「干货」图文并茂教会你110语音配线架线缆打法 通信线路安装详解

你是否曾经面对一堆杂乱的电话线缆感到无从下手？作为通信线路安装的基础技能，110语音配线架的线缆打法看似复杂，实则掌握了要领就能轻松搞定。本文将图文并茂，手把手教你110语音配线架线缆打法，让你从新手秒变达人！

一、认识110语音配线架

110语音配线架是综合布线系统中用于端接语音线缆的常用设备，因其模块化设计和可靠的连接性能而被广泛采用。它主要由配线架主体和连接块组成，能够端接25对线（50芯）的语音电缆。常见的110配线架有50对、100对等不同规格，可根据实际需求选择。

在开始打线之前，我们需要准备以下工具和材料：

• 110打线刀（冲击工具）
• 剥线钳
• 斜口钳
• 语音线缆（通常为25对的大对数电缆或4对双绞线）
• 110配线架及连接块
• 标签纸、扎带等辅助材料

注意：工具的质量直接影响打线效果，建议选用专业品牌的打线刀。

二、线缆打法详细步骤

步骤1：剥除外皮
使用剥线钳在距离线缆端头约10-15厘米处环切外皮，注意不要伤到内部导线。剥开后，可见到多对双绞线，每对由两根不同颜色的线组成。

步骤2：分线理线
将露出的线对分开，并按照颜色顺序排列。通常，25对线缆的颜色顺序遵循国际标准色标（如：白蓝、蓝、白橙、橙……），具体顺序可参考配线架上的色标提示。理线时尽量保持线对绞距，减少信号干扰。

步骤3：安装连接块
将连接块卡入110配线架的相应位置。连接块有上下两排，每排可端接4对线。通常从最左侧开始，依次向右端接。

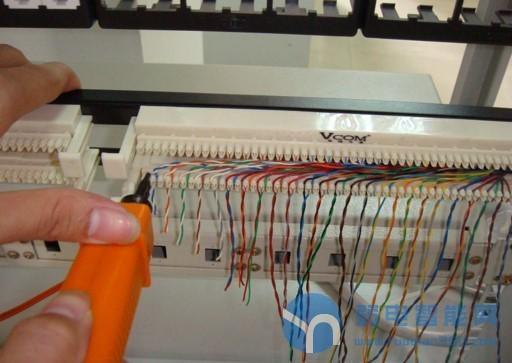

步骤4：打线（关键步骤）
这是本文的重点！打线时，将线对放入连接块的槽口内，注意线对的方向应与槽口平行。然后，使用110打线刀垂直对准槽口，用力压下。打线刀会自动将线芯压入槽内并切断多余线头。听到“咔嗒”一声，表示打线完成。

【小贴士】打线时务必确保线对完全插入槽底，且打线刀与配线架垂直，避免歪斜导致接触不良。打线力度要适中，过轻则线芯未完全卡入，过重可能损坏配线架。

步骤5：检查与整理
打完所有线对后，检查每个槽口是否打线到位，可用打线刀的另一端（钩子）轻轻拉一下线缆，确认牢固。然后，用扎带将线缆固定，并贴上标签，便于日后维护。

三、常见问题及注意事项

1. 线序错误：务必按照色标顺序打线，否则会导致通话故障。
2. 打线不牢：可能因打线刀未垂直或力度不够，需重新打线。
3. 线缆剥皮过长：易导致线对散乱，建议剥皮长度以刚好卡入配线架为宜。
4. 忽视标签：标签是维护的关键，务必在两端都贴上清晰标签。

四、实战技巧

• 对于新手，建议先用废线练习打线，熟悉打线刀的使用力度和感觉。
• 打线时，可以按颜色分组打，如先打白蓝、蓝，再打白橙、橙……这样能有效避免混乱。
• 如果线对较多，可以分段打线，每打完一组检查一下。
• 在打线过程中，注意不要让线对受伤，避免影响信号传输。

五、

掌握了110语音配线架的线缆打法，你就迈出了通信线路安装的重要一步。记住，熟练源于练习，多动手，多经验，你也能成为布线高手。如果你觉得本文有帮助，欢迎分享给更多需要的人！
