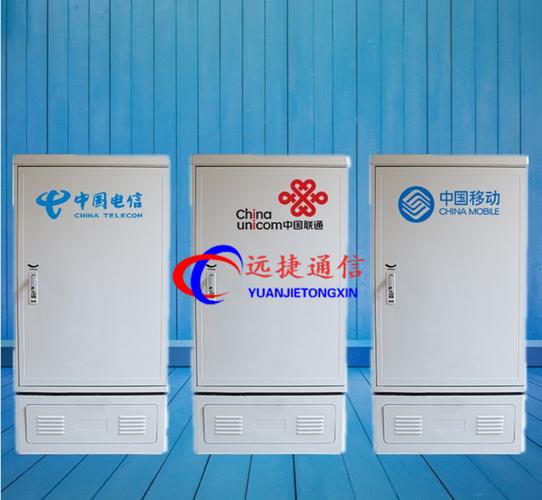

720芯光交箱产品图文解析与通信线路安装指南

一、产品概述

720芯光交箱（光纤交接箱）是通信网络中用于光纤线路连接、分配和调度的核心设备，适用于FTTH、城域网、主干光缆等场景。其容量大、密度高，可满足720芯光纤的熔接、配线和存储需求。

二、产品结构解析

1. 箱体：采用SMC玻璃钢或不锈钢材质，户外防雨、防尘、防腐蚀，防护等级IP65。

1. 内部模块：

• 熔接配线一体化托盘：每盘可熔接12/24芯，支持叠加至720芯。

• 适配器面板：安装SC/FC/LC型适配器，接口密度高。

• 走线槽与绕线环：确保光纤弯曲半径≥30mm，保护纤芯。

• 光分路器模块（可选）：支持1:8/1:16分光，便于FTTH部署。

1. 功能分区：熔接区、配线区、存纤区独立设计，操作互不干扰。

三、通信线路安装步骤

1. 安装前准备

• 工具：熔接机、光纤切割刀、无水乙醇、无尘纸、红光笔、光功率计。
• 材料：光缆、尾纤、适配器、热缩管。

2. 箱体固定

• 壁挂或抱杆安装，确保箱体竖直、稳固，底部距地面≥1.5m。
• 接地线可靠连接，防雷击。

3. 光缆引入与开剥

• 从箱体底部进缆孔引入光缆，密封进缆孔。
• 开剥光缆外护套，长度约1.2m，露出松套管及加强芯。
• 加强芯固定在接地端子或加强芯固定座上。

4. 光纤熔接

• 用剥线钳剥去松套管，取出光纤，用无尘纸蘸乙醇清洁。
• 切割光纤端面，熔接机熔接，热缩管保护熔接点。
• 将熔接后的纤芯卡入熔接盘，盘绕整齐。

5. 配线与跳纤

• 将尾纤插入适配器，另一端连接至用户光缆或分光器。
• 跳纤沿走线槽和绕线环盘绕，避免交叉和过小弯曲。

6. 测试与标识

• 用红光笔检查纤芯通断，光功率计测量衰减。
• 粘贴标签，注明纤芯序号、接续方向。

7. 封箱与验收

• 清理箱内杂物，盖好密封盖，锁紧螺栓。
• 检查防水、防尘性能，验收记录归档。

四、注意事项

• 熔接环境需清洁无尘，温度5~40℃，湿度≤85%。
• 光纤弯曲半径动态≥30mm，静态≥15mm。
• 远离高压电、热源，避免与电力线交叉。
• 定期巡检，及时更换密封件。

五、

720芯光交箱为高密度光纤网络提供灵活可靠的接续与分配方案。规范的安装流程与精细的工艺是保障通信质量的关键，有助于提升网络运维效率。
