户外遥控无线电单元通信线路安装与无线电面板天线部署指南

引言

在电力通信系统中，户外遥控无线电单元是连接远程站点与调度中心的关键设备。其性能不仅取决于设备本身的品质，更取决于无线电面板天线的选型与部署，以及通信线路安装的规范性。本文围绕通讯设备、无线电面板天线、户外遥控无线电单元与电力通信线路安装四个要素，梳理一套可落地的实施要点，供工程技术人员参考。

一、设备组成与安装前准备

户外遥控无线电单元通常由收发信机、功放模块、馈线接口与防护机箱组成，需满足户外防晒、防雨、防尘要求。安装前应完成以下准备：核对设备铭牌与设计文件；检查无线电面板天线外观与驻波比指标；确认电力通信线路的电缆型号、长度与走向；准备接地材料、密封件与紧固件。所有设备在通电前应进行绝缘测试与外观检查。

二、无线电面板天线的安装要点

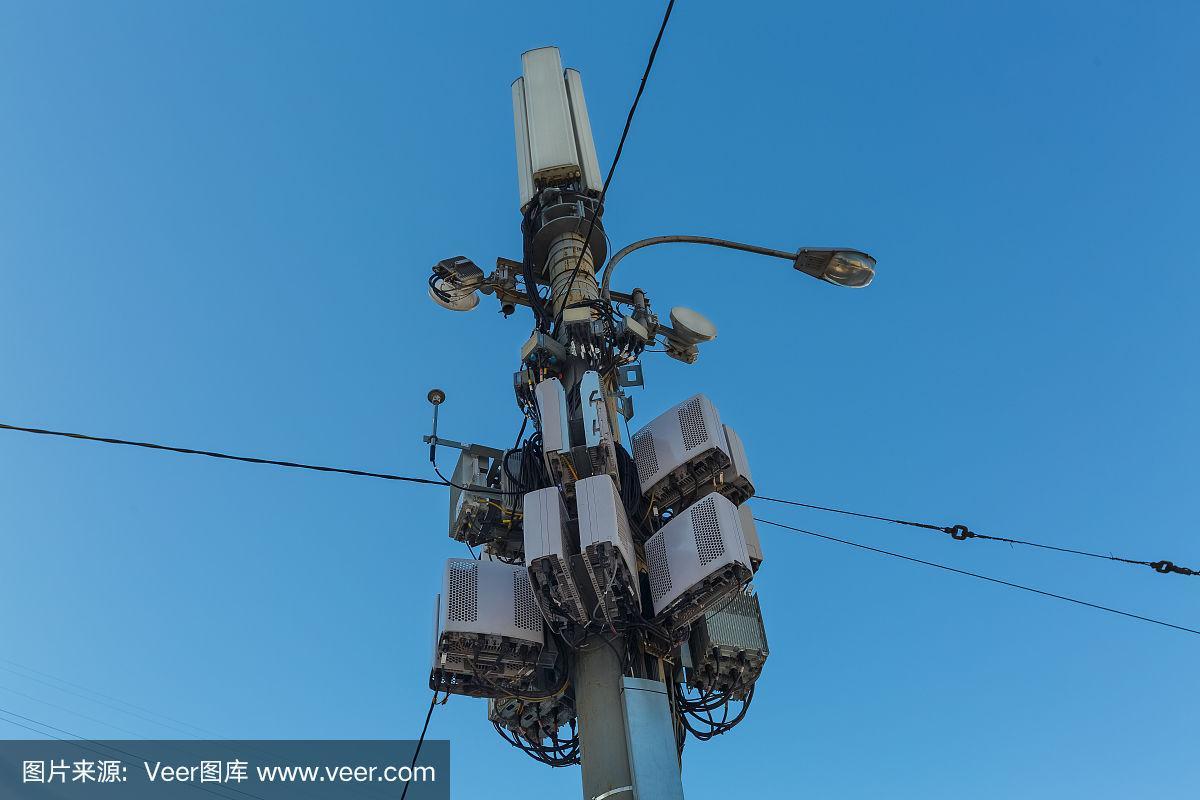

1. 选址与朝向：天线应安装在视野开阔处，避免被铁塔、墙体或植被遮挡。定向面板天线的主瓣方向应对准对端站点，俯仰角按链路距离调整。
2. 固定与防水：支架应牢固固定于抱杆或墙面，天线与支架间加装防松垫片。馈线接头处采用防水胶带加自粘胶带双层包裹，防止雨水渗入。
3. 接地与防雷：天线金属支架应与接地系统可靠连接，接地电阻应符合设计要求。馈线进入机箱前应加装避雷器，并做好等电位连接。

三、户外遥控无线电单元的线路连接

1. 馈线敷设：馈线应走专用桥架或穿管敷设，弯曲半径不小于设备规定的数值，避免直角弯折。多余的馈线应盘绕固定，不得悬空受力。
2. 电力线路接入：电力通信线路的电源引入应独立走线，与信号线保持足够间距，防止干扰。接线端子应压接牢固，做好标识，并在机箱内加装浪涌保护器。
3. 接口检查：所有射频接口、电源接口与控制接口在连接后应逐一复查，确保无松动、无错接。通电前再次测量电源电压与极性。

四、电力通信线路安装的整体要求

电力通信线路安装应遵循“强电弱电分离、信号电源分槽”的原则。电缆穿越墙体或设备基础时应加装保护套管，并做好孔洞封堵。线路标识应清晰完整，注明起止点与用途。安装完成后进行链路测试，包括驻波比、发射功率、接收电平等关键指标，确保通信链路稳定。屏蔽层与接地系统应单端或按设计规定接地，避免形成地环流。

五、调试验收与运维建议

调试阶段应进行对讲测试与远端遥测遥信验证，确认户外遥控无线电单元在额定负载下工作正常。验收时留存天线朝向、馈线长度、接地电阻与测试数据记录。后期运维中，应定期检查天线紧固件是否锈蚀、馈线接头防水是否失效、机箱密封条是否老化，并结合雷雨季节开展防雷专项检查。

##

通讯设备、无线电面板天线、户外遥控无线电单元与电力通信线路安装是一个相互关联的系统工程。只有在天线选址、馈线敷设、电源接入与接地防雷各环节严格执行规范，才能保障电力通信链路长期稳定运行。工程实践中应以测试数据为依据，以标准化安装为抓手，持续提升户外无线电通信系统的可靠性。
